山東沃達重工設計生產的500噸三梁四柱液壓機也叫四柱三梁液壓機，主要用于金屬薄板零件的拉伸成型、翻遍、彎曲和沖壓等工藝。500噸三梁四柱液壓機可根據用戶需要增加沖裁緩沖、打料、移動工作臺等裝置。

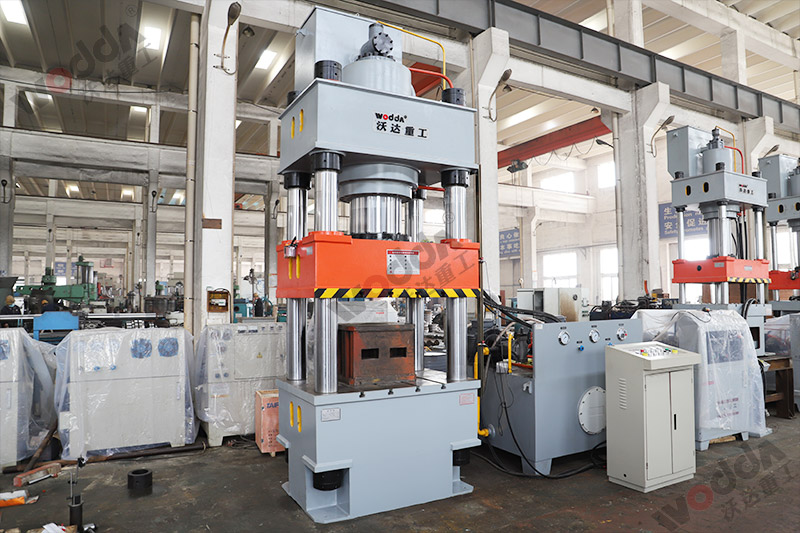

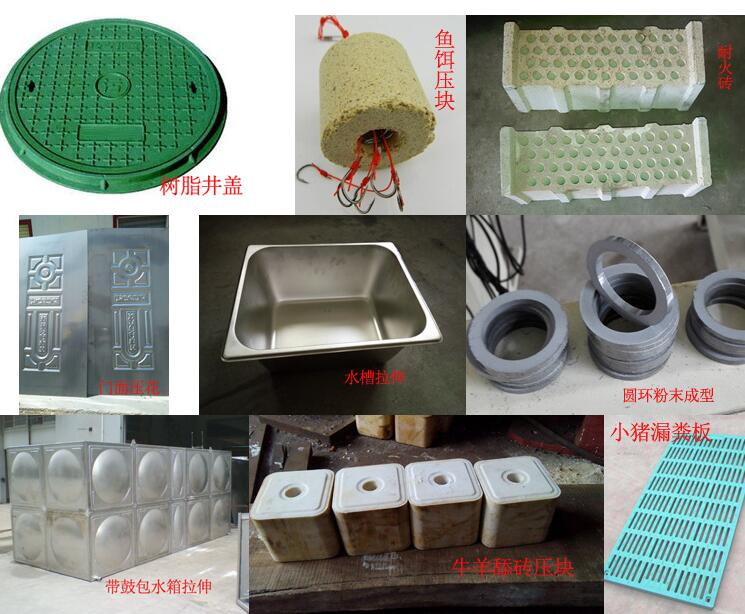

500噸三梁四柱液壓機用途

500噸三梁四柱液壓機機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺母聯成一個整體，滑塊則由四根立柱導向，在蹭作上下運動。通過調節四個調節螺母，可調節滑塊下平面對工作臺臺面的不平行度及行程時的不垂直度。在滑塊下平面及工作臺上平面上，設有T形槽，可配M24的螺栓專供安裝工模具用。在工作臺中央有一圓孔，頂出缸由壓套緊壓于圓孔內的臺階上，在上橫梁中央孔內，裝有主油缸。主油缸由缸口端的臺階和大螺母緊固于橫梁上?；瑝K中央的大孔，是用來裝主活塞桿的，由螺栓和螺紋法蘭反滑塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有導套，以便于磨損后更換同，在外部均裝有壓配式的壓注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔凈。

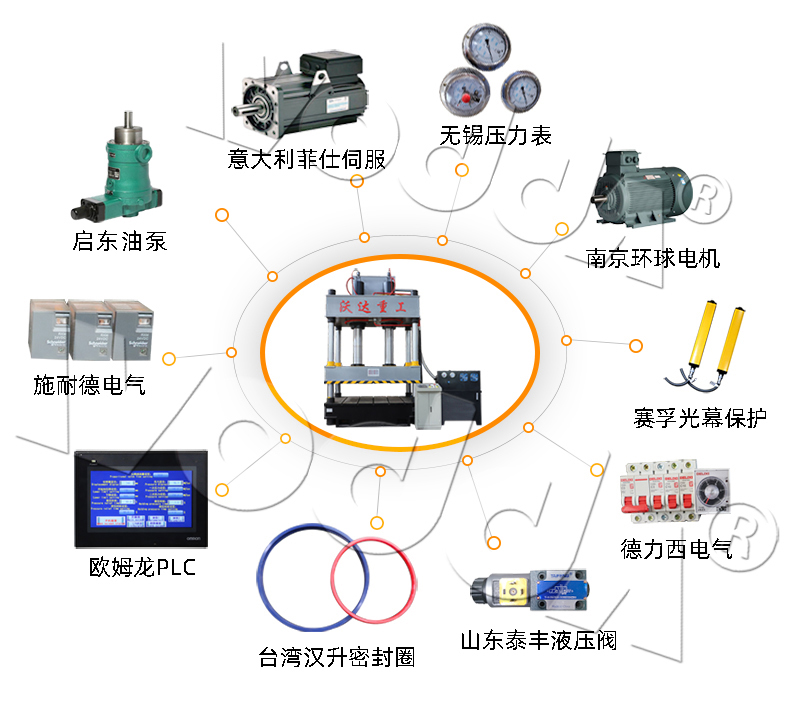

500噸三梁四柱液壓機配置

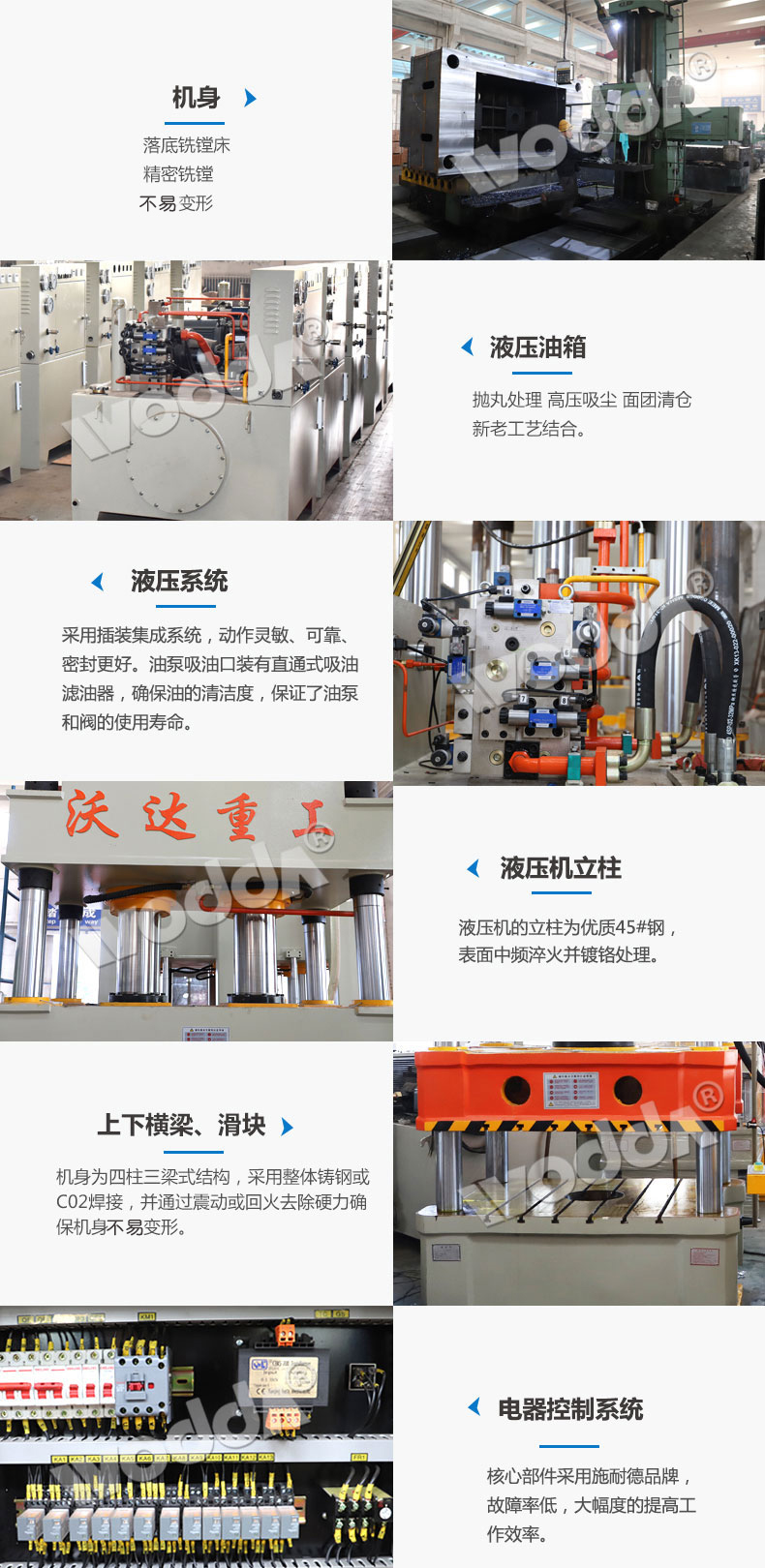

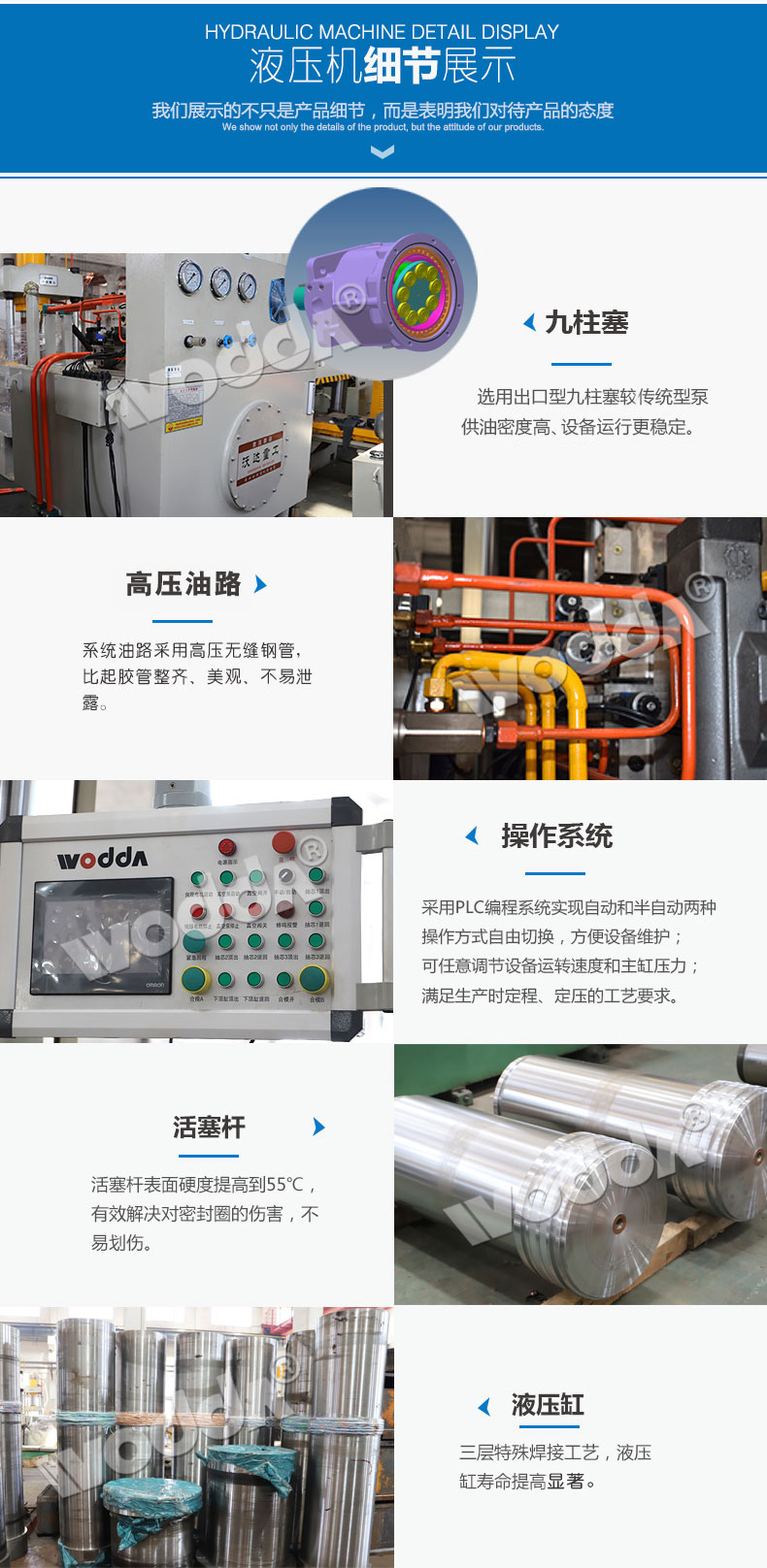

500噸三梁四柱液壓機細節

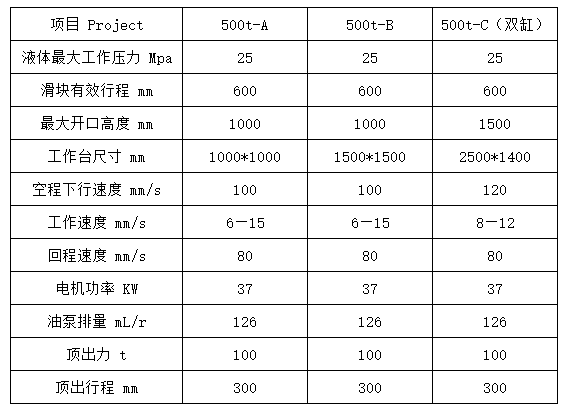

500噸三梁四柱液壓機技術參數：

500噸三梁四柱液壓機參數

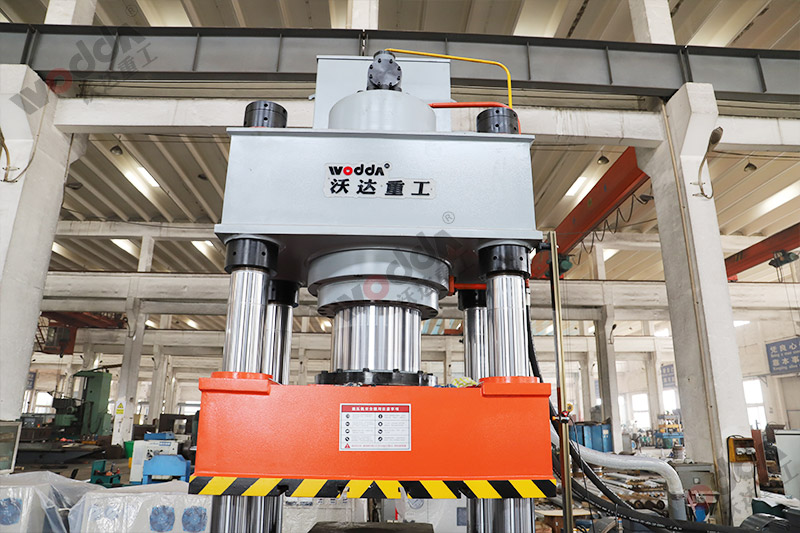

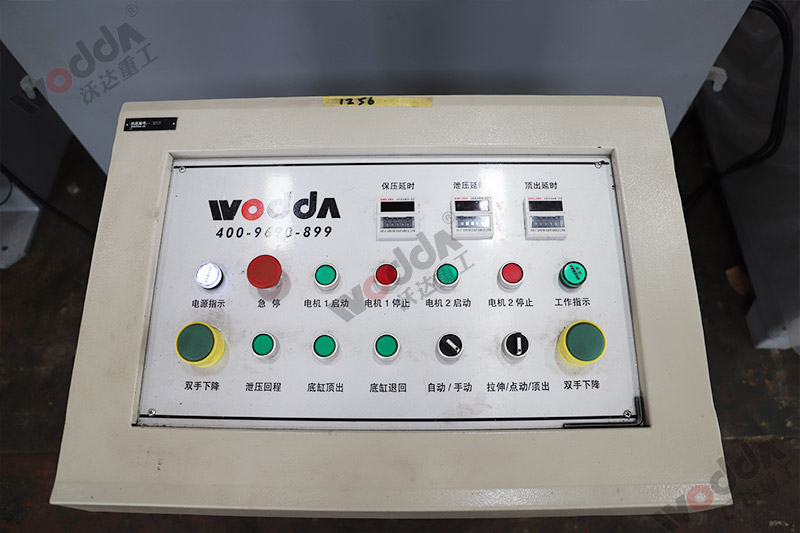

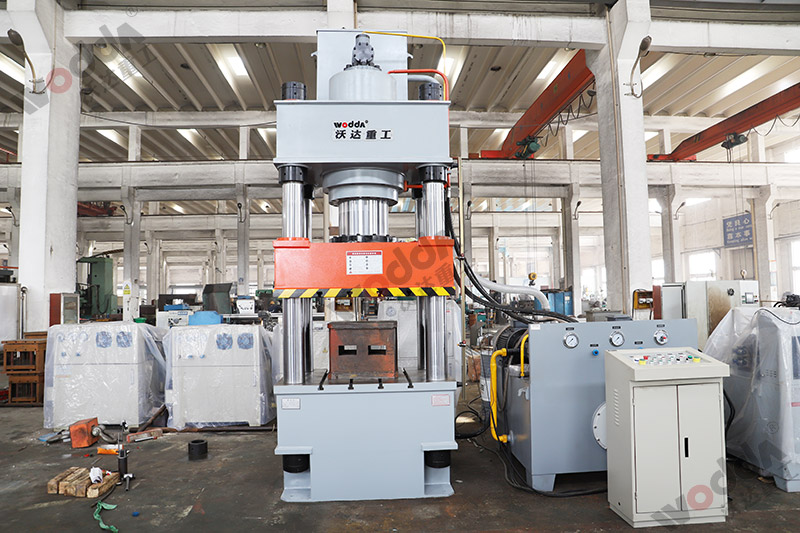

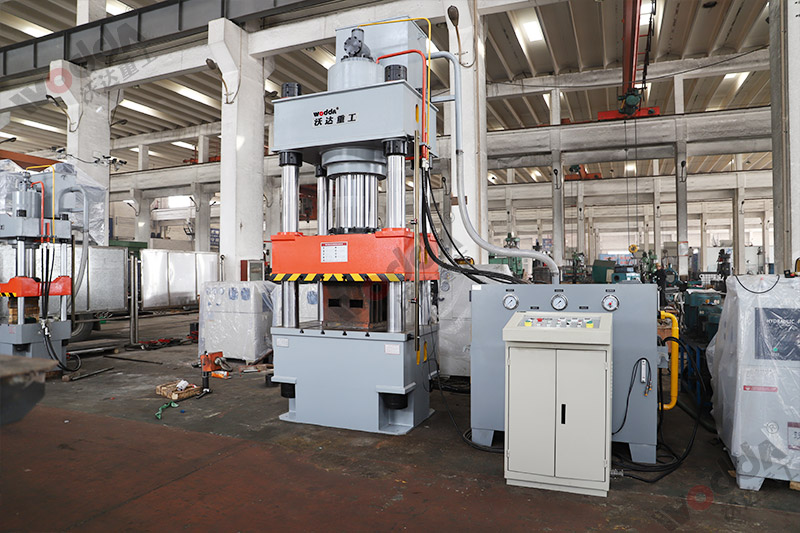

500噸三梁四柱液壓機實拍：

山東沃達重工是一家專注于大中型鍛壓機床設備研發、生產和服務的液壓機生產廠家,ISO9001質量管理體系和歐盟CE認證企業,可按用戶對液壓機的不同要求定做生產四柱液壓機、單柱液壓機、框架液壓機、金屬拉伸成型液壓機等液壓機,為您提供液壓機一站式解決方案。
