100噸單臂液壓機是常用的一款壓裝、校直校正、整形等多功能型中小型液壓機，又稱為C型100噸單柱液壓機。設備根據其機身結構為C型開式而得名，采用計算機優化結構設計，剛性好，結構簡單，操作方便。根據工件需要、工藝需求，選擇合適噸位結構的單臂液壓機。

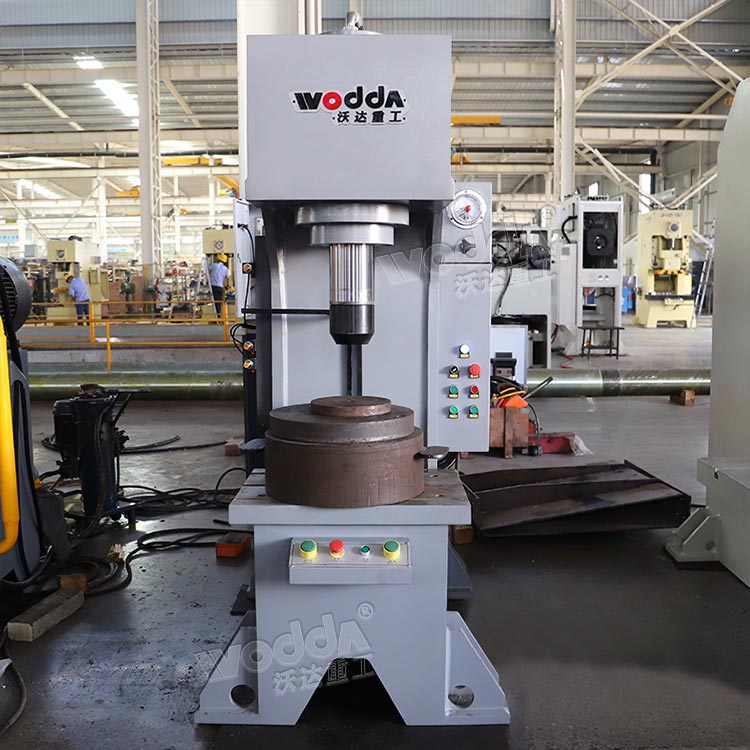

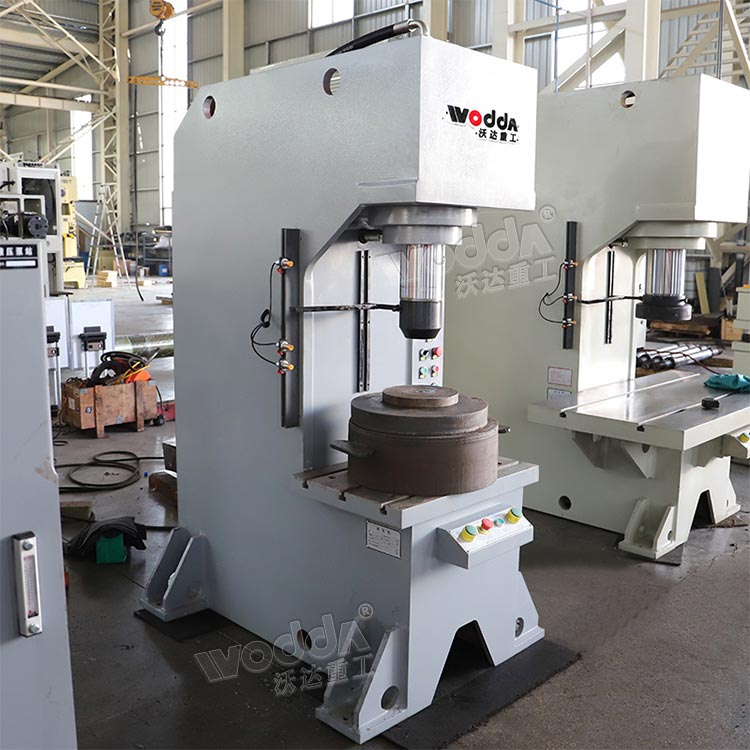

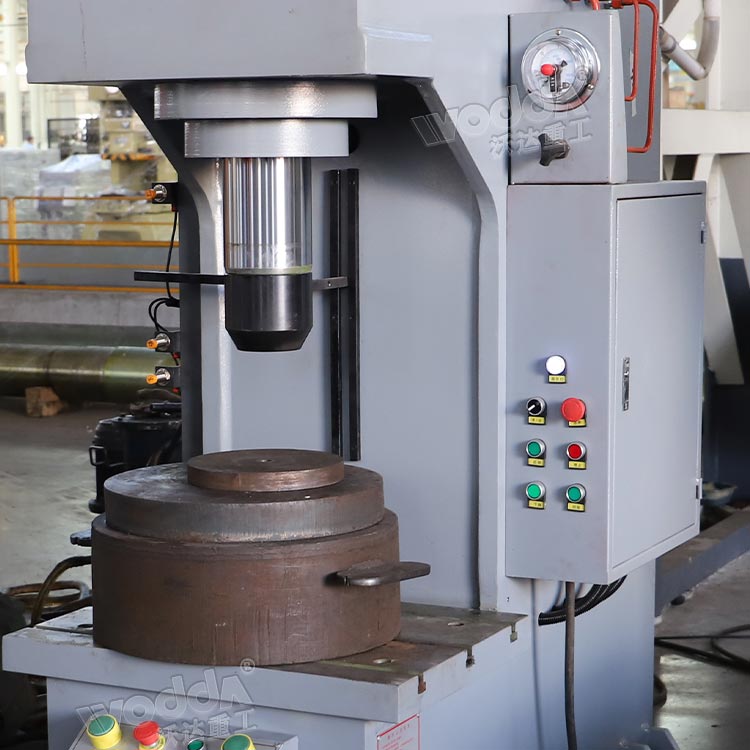

100噸單臂液壓機車間實拍圖：

100噸單臂液壓機

100噸單柱液壓機

C型單柱油壓機

100T單柱液壓機（壓頭式）

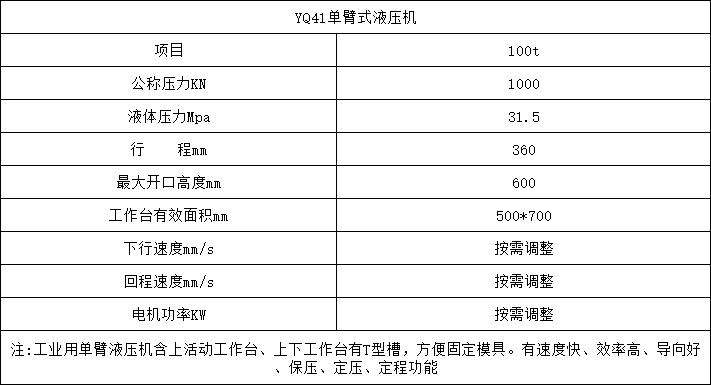

100噸單臂液壓機技術參數：

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

設備用途：

本系列單臂液壓機適用于軸類零件、型材的校正和軸套類零件的壓裝。同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品?？勺鬏S類及各種型材作校正工藝、校直、彎曲工作。亦可用于軸套類零件及電機轉子的壓裝工作，如加上適當?shù)哪＞?，還可用于簡單拉伸、擠壓壓制成型、落料及沖孔，用途廣泛。

一、100噸單臂液壓機的機器及結構概述

1、100噸單臂液壓機的機身為C型單臂式結構，由主缸和液壓動力系統及電器系統等部件組成。機身采用有限元設計結構，優質鋼板焊接而成，焊后經過高頻振動處理消除焊接應力，高鋼度，確保機身不易變形。

2、100噸單臂液壓機的壓制缸噸位由一只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。

二、100噸單臂液壓機的液壓系統

1、液壓系統裝置位于機身內，可以減少占地空間，液壓機操作使用方便。也可根據用戶需求，外置液壓系統。

2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。

3、液壓機的泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接而成，酸洗處理。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。

4、液壓系統密封可靠，不滲不漏。液壓機主要管路采用法蘭連接和抗震管夾。

三、100噸單臂液壓機的電氣控制系統

1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。

2、壓力機的各種報警信號，限位開關與壓機動作實現程序聯鎖。

3、液壓機設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
